Подробная информация о продукции

Дом продукты

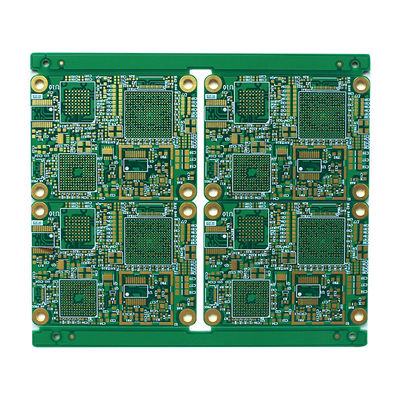

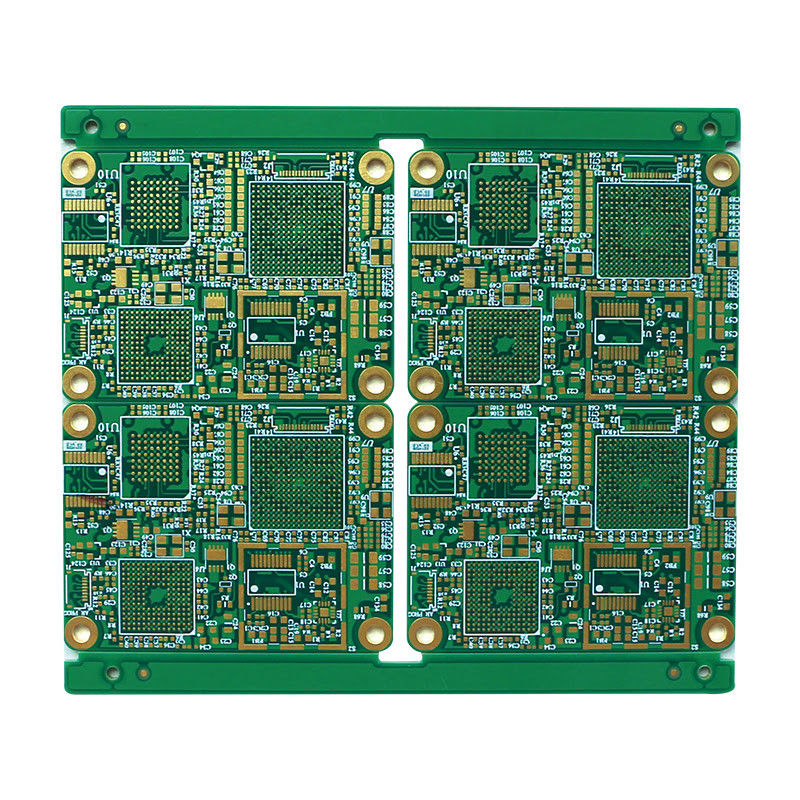

16L PCB промышленного управления 7+N+7 HDI плата 1,8 толщина

Наименование марки:	Ben Qiang
Номер модели:	FR-4/Rogers
МОК:	1 шт.
цена:	custom made
Условия оплаты:	Банковский перевод/Alipay/PayPal
Способность к поставкам:	200,000 квадратных метров/год

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

ISO/TS16949/RoHS/TS16949

Применение:

Промышленные контроли

характеристика:

7 лазеров, 7 прессов, 7+N+7 HDI-карты

Материал:

S1000-2M

Склад:

16L

Толщина:

10,8±0,18 мм

Минимальный диаметр отверстия v:

Лазерное отверстие: 0,1 мм, механическое 0,2 мн, отношение диафрагмы 9:1

Минимальные ширина/космос:

100/100м

Поверхностная отделка:

Золото погружения: 0,05 мм

Внутренняя модель:

C654004C16

Упаковывая детали:

Вакуумная упаковка для воздушных шариков

Поставка способности:

200,000 квадратных метров/год

Выделить:

Описание продукта

7+N+7 HDI-карта

Проект	Способность процесса ПКБ
Количество слоев	1-40 слоев
Минимальная ширина внешней линии/пространство	3/3мл
Внешняя толщина меди	280um ((8OZ)
Внутренняя толщина меди	210um ((6OZ)
Толерантность толщины ПКБ	толщина доски≤1,0 мм; ±0,1 мм+,/-0,05 мм ниже 4 слоев толщина доски >1,0 мм; ±10%
Минимальная PTH	Механическое отверстие 4мл, лазерное 3мл
Материал	FR-4, высокий Tg, без галогена, PTFE, Роджерс, полимид
ИДР	Уровни 2-7
Специальный процесс	Погребённые слепые провода, слепые отверстия, жестко-гибкая комбинация,смешанное давление, обратное бурение, погруженное сопротивление, погруженная емкость, ступени фрезы, многокомбинационный импеданс;
