Высокослойный ПКБ
Created with Pixso.

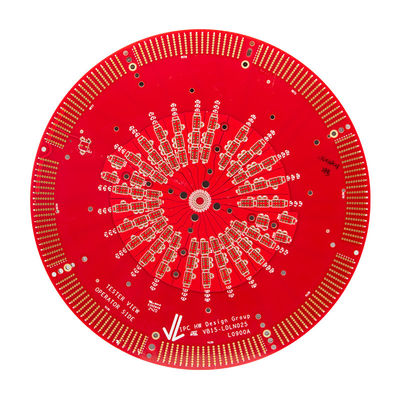

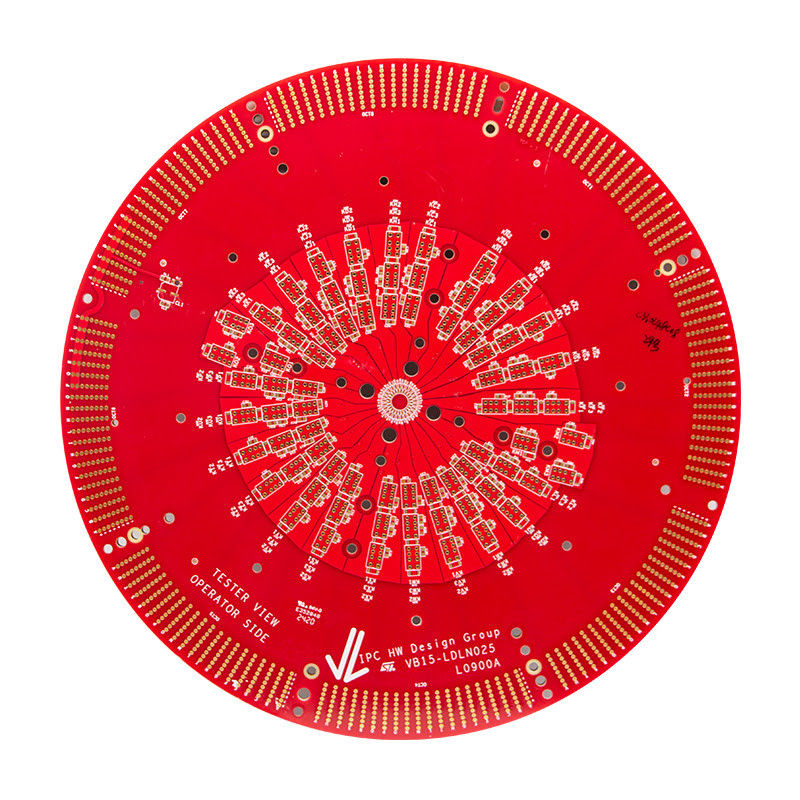

HASL Поверхностная отделка PCB печатная плата высокий слой FR-4 материал

HASL Поверхностная отделка PCB печатная плата высокий слой FR-4 материал

Наименование марки: Ben Qiang
Номер модели: FR-4/Rogers
МОК: 1 шт.
цена: custom made
Условия оплаты: Банковский перевод/Alipay/PayPal
Способность к поставкам: 200,000 квадратных метров/год
Подробная информация
Место происхождения:
Шэньчжэнь, Китай
Сертификация:
ISO/TS16949/RoHS/TS16949
Материал:
FR-4
Продолжительность:
3-5 дней
толщина меди:
1/3 унции до 2 унций
толщина доски:
0.2 мм до 6.0 мм
Минимальная пропускная способность шелкового экрана:
0.15 мм
Соответствует требованиям Rohs:
Да, да.
Количество слоев:
Высокий уровень
Управление импеданцией:
Да, да.
Упаковывая детали:
Вакуумная упаковка для воздушных шариков
Поставка способности:
200,000 квадратных метров/год
Выделить:

Высокий слой платы PCB

,

HASL Поверхностная плата PCB

,

Материал FR-4 для печатных плат ПКБ

Описание продукта

Высокослойный ПКБ с минимальным размером отверстия 0,2 мм и поверхностной отделкой HASL для конструкций высокого слоя

Описание продукта:

Высокослойные печатные пластинки (PCB) - превосходные печатные платы

Высококачественная печатная плата - это высококачественная печатная плата, предназначенная для удовлетворения требований передовых электронных устройств.обеспечение долговечности и надежности ваших электронных проектов.

Дизайн высоких уровней для повышения производительности

Наш высокоуровневый печатный лист имеет высокоуровневую конструкцию, которая позволяет использовать несколько слоев цепей, что делает его подходящим для сложных и высокоскоростных электронных приложений.Эта передовая конструкция также обеспечивает лучшую целостность сигнала и уменьшает помехи, что приводит к более высокой производительности.

Технология управления импеданцией для высокой точности

С использованием технологии контроля импеданса, наш высокоуровневый ПКБ предлагает точный контроль над электрическими характеристиками схемы.,обеспечение качественной и надежной работы ваших электронных устройств.

Минимальный размер отверстия 0,2 мм для микроскопического проектирования

Наш высокоуровневый печатный пластинка разработан с минимальным размером отверстия 0,2 мм, что позволяет для микроскопических конструкций, чтобы быть реализованы с точностью.Это позволяет создавать компактные и высокоплотные электронные устройства без ущерба для производительности.

Минимальный просвет маски для сварки 0,1 мм для оптимальной защиты

В дополнение к высокой точности и сложному дизайну, наш высокоуровневый ПКБ также предлагает минимальный просвет сварной маски 0,1 мм.Это обеспечивает оптимальную защиту от сварного моста и обеспечивает надежность и долговечность ваших электронных устройств.

Усовершенствованное производство для обеспечения качества

Наши высокоуровневые печатные платы изготавливаются с использованием передовых производственных методов и современного оборудования.Это гарантирует высочайший уровень контроля качества и гарантирует, что каждый продукт соответствует нашим строгим стандартам совершенства..

Получите свой высокоуровневый ПКБ сегодня

Когда дело доходит до высококачественных печатных плат, наши высококачественные печатные платки являются лучшим выбором для профессионалов в электронной промышленности.это идеальное решение для ваших высокопроизводительных электронных проектовЗакажите сейчас и испытать разницу в качестве и производительности с нашим высоким уровнем PCB.



Особенности:

  • Наименование продукта: ПКБ высокого слоя
  • Цвет маски для сварки:
    • Зеленый
    • Синий
    • Черный
    • Красный
    • Желтый
    • Белый
  • Количество слоев: высокий слой
  • Окончание поверхности:
    • HASL
    • ENIG
    • ОСП
    • Серебро погружения
    • Тиновая погрузка
  • Толщина меди: 1/3 унции до 2 унций
  • Размер отверстия: 0,2 мм
  • Ключевые особенности:
    • Планшеты печатных схем высокого уровня
    • Печатная пластина верхнего слоя
    • ПКБ премиального уровня


Технические параметры:

Технические спецификации высокослойных ПКБ
Наименование продукта Высокослойный ПКБ
Поверхностная отделка HASL, ENIG, OSP, Погруженное серебро, Погруженный олово
Материал FR-4
Количество слоев Высокий уровень
Цвет паяльной маски Зеленый, синий, черный, красный, желтый, белый
Минимальная ширина линии/пространство 3 миллилитра/3 миллилитра
Минимальная пропускная способность маски для сварки 0.1 мм
Продолжительность 3-5 дней
Толщина меди 1/3 унции до 2 унций
Толщина доски 0.2 мм до 6.0 мм
Соответствует требованиям Rohs Да, да.


Применение:

Высокоуровневое применение и сцена PCB

Высокоуровневая печатная плата, также известная как Высшая печатная плата проводки, является типом печатной платы, которая предназначена для точной электроники и высокоскоростной передачи сигнала.Он стал важным компонентом в электронике, поскольку он обеспечивает надежную и эффективную платформу для различных электронных устройств.

Благодаря своим передовым функциям и возможностям высокоуровневые печатные платы широко используются в различных приложениях и сценариях.

Применение 1: верхний слой печатных плат для высококачественной электроники

Высокоуровневые печатные платы часто используются в качестве верхнего слоя печатных плат в высококлассных электронных устройствах, таких как смартфоны, ноутбуки и игровые приставки.Его превосходный дизайн и конструкция делают его идеальным выбором для этих передовых устройствСпособность высокоуровневого ПКБ обрабатывать высокоскоростную передачу сигнала и его точная проводка обеспечивают бесперебойную работу этих устройств.

Применение 2: Печатные схемы верхнего уровня для промышленного оборудования

В промышленном секторе высокоуровневые печатные платы широко используются в качестве печатных схем верхнего уровня в оборудовании и машинах.Его высококачественное строительство и надежная производительность делают его идеальным выбором для промышленных примененийВысокослойный ПКБ может выдерживать экстремальные температуры, вибрации и другие суровые условия, что делает его подходящим для использования в различных промышленных условиях.

Применение 3: Точная электроника для медицинских изделий

Еще одно важное применение высокослойного ПХБ - в медицинской промышленности.Его точная проводка и высокоскоростная передача сигналов делают его идеальным выбором для медицинских устройств, таких как ультразвуковые аппаратыСпособность высокоуровневых печатных плат обрабатывать сложные и чувствительные данные делает их важным компонентом в высокоточном медицинском оборудовании.

Сцена 1: высокоскоростные сети связи

PCB высокого уровня также широко используется в высокоскоростных коммуникационных сетях, таких как 5G и оптоволоконные сети.Его способность обрабатывать высокоскоростную передачу сигнала и низкая потеря сигнала делают его предпочтительным выбором для этих сетейКонструкция высокоуровневых печатных плат также позволяет быстрее передавать данные, что имеет решающее значение для бесперебойного функционирования этих сетей.

Сцена 2: Воздушно-космическая и оборонная промышленность

В аэрокосмической и оборонной промышленности высокоуровневые печатные платы играют важную роль в функционировании различных электронных систем и оборудования.Его высокая производительность и надежность делают его идеальным выбором для использования в самолетахСпособность высокоуровневого печатного листа выдерживать экстремальные условия и его точная проводка делают его необходимым для этих приложений.

В заключение, цвета сварной маски высокого слоя PCB, включая зеленый, синий, черный, красный, желтый и белый, вместе с минимальным размером отверстия 0,2 мм, толщиной доски от 0,2 мм до 6,0 мм,и минимальный просвет шелковой пленки и просвет сварной маски 0.15 мм и 0,1 мм соответственно, делают его универсальным и очень востребованным продуктом в электронной промышленности.Его применения и сценарии варьируются от высококачественной потребительской электроники до критического промышленного и медицинского оборудования, доказывающие его важность и влияние в мире высокоточной электроники и высокоскоростной передачи сигналов.



Настройка:

Услуга по настройке высокослойных печатных плат

В High Layer PCB мы предлагаем услуги по настройке высококачественных печатных плат.Наша команда экспертов стремится предоставить вам лучшее качество и производительность для ваших конкретных потребностей.

Атрибуты продукта
  • Цвет маски для сварки:Зеленый, синий, черный, красный, желтый, белый
  • Размер отверстия:0.2 мм
  • Минимальная ширина линии/пространство:3 миллилитра/3 миллилитра
  • Толщина меди:1/3 унции до 2 унций
  • Количество слоев:Высокий уровень
Варианты настройки

С нашими высокотехнологичными печатными платами мы предлагаем широкий спектр вариантов настройки для удовлетворения ваших конкретных требований.

Некоторые из наших услуг по настройке включают:

  • Настроенные цветовые варианты паяльной маски
  • Опции меньшего размера отверстия
  • Уменьшение ширины линии и возможности расстояния
  • Опции более толстой или более тонкой медной толщины
  • Дополнительные варианты слоя

Наша команда опытных инженеров будет тесно сотрудничать с вами, чтобы понять ваши уникальные потребности и предоставить вам лучшие решения для высококачественных печатных плат.

Почему выбирать высокослойный ПКБ для настройки?

Выбор высокоуровневых печатных плат для ваших потребностей в настройке означает выбор качества, надежности и производительности.

  • Современные технологии и оборудование для точности и точности
  • Строгие процессы контроля качества для обеспечения высочайших стандартов качества
  • Опытная команда инженеров и техников с обширными знаниями в области высокоуровневых ПХБ
  • Эффективная и своевременная доставка индивидуальных продуктов
  • Конкурентное ценообразование без ущерба для качества

Доверяйте нам, что мы предоставим вам лучшие услуги по настройке для ваших потребностей в высококачественных печатных панелях.



Упаковка и перевозка:

Упаковка и транспортировка высокослойных ПХБ
1. Опаковка

После изготовления и испытаний высокослойный ПКБ будет тщательно упакован, чтобы обеспечить безопасную доставку клиенту.

  • Во-первых, ПХБ будет завернут в антистатическую пузырьковую оболочку, чтобы защитить его от любого электростатического разряда.
  • Затем упакованный PCB помещается в прочную картонную коробку.
  • Коробка будет заполнена пеной или другими амортизационными материалами, чтобы предотвратить движение ПКБ во время транспортировки.
  • Наконец, коробка будет запечатана и маркирована с информацией о доставке клиента.
2. Морская перевозка

После упаковки высокоуровневые печатные платы будут отправлены клиенту с использованием надежного способа доставки.

  • Пакет будет загружен в безопасный и климат-контролируемый контейнер.
  • Контейнер будет доставлен в ближайший аэропорт или морской порт.
  • В аэропорту или морском порту посылку загружают на самолет, корабль или грузовик в зависимости от пункта назначения.
  • Во время транзита посылка будет отслеживаться и контролироваться, чтобы обеспечить ее своевременное и безопасное прибытие.
  • После доставки клиент должен будет подписать посылку для подтверждения ее получения.

Благодаря нашей аккуратной упаковке и надежным методам доставки, мы гарантируем, что высокоуровневые печатные платы прибудут в пункт назначения в идеальном состоянии.



Часто задаваемые вопросы

  • Вопрос: Сколько слоев обычно имеет высокослойный ПКБ?
  • О: ПКЖ с высоким уровнем обычно имеет более 4 слоев, но может иметь до 20 или более слоев в зависимости от сложности конструкции.
  • Вопрос: Каковы преимущества использования высокослойных печатных плат?
  • A: Высокий уровень ПКБ позволяет повысить плотность электронных компонентов, уменьшить размер и вес общего ПКБ и улучшить целостность и производительность сигнала.
  • Вопрос: В каких видах электронных устройств обычно используются высокослойные печатные платы?
  • О: Высокослойные печатные пластинки обычно используются в высокотехнологичных электронных устройствах, таких как смартфоны, планшеты, компьютеры и медицинское оборудование.
  • Вопрос: Какова типичная толщина высокослойных печатных плат?
  • О: Типичная толщина высокослойных печатных плат составляет от 1,57 до 2,36 миллиметра.
