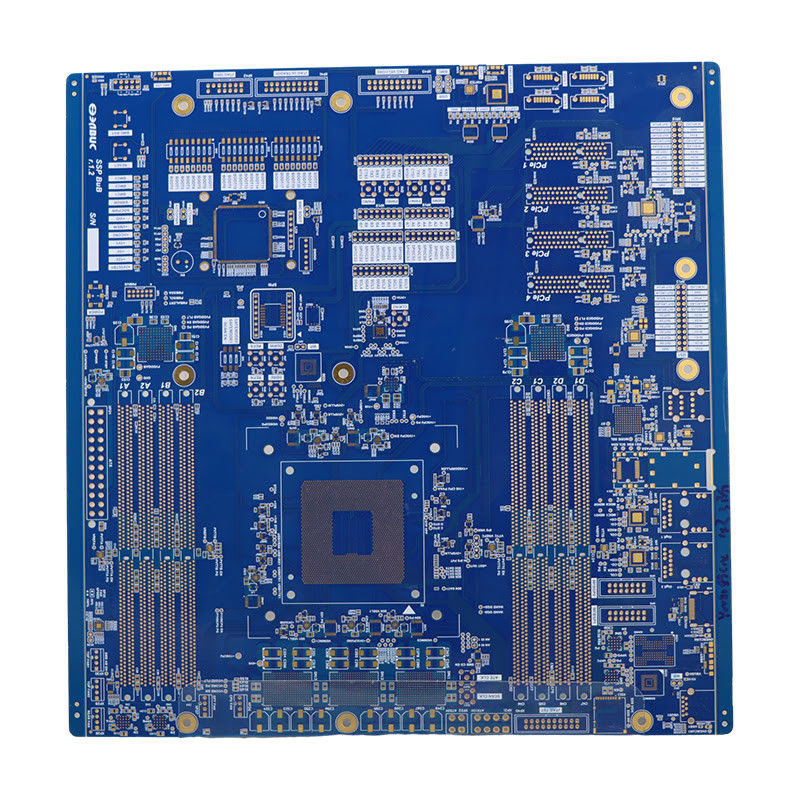

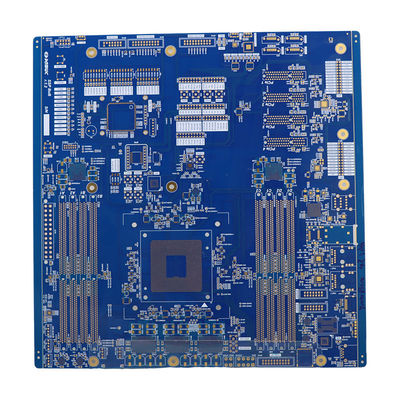

1.5 мм Толщина HDI PCB 6 слой с белым шелковым экраном

Описание продукта:

HDI Printed Wiring Board, также известный как Nanocircuit PCB, представляет собой высокоплотный пластмассный ПКБ, который использует передовые технологии и точные методы производства для достижения превосходных характеристик.С ростом спроса на более мелкие и мощные электронные устройстваВ настоящее время HDI PCB Board стал важным компонентом в различных отраслях, таких как телекоммуникации, аэрокосмическая, медицинская и автомобильная промышленность.

• Количество слоев:1-30 слоев
• Толщина пластинки:1.5 мм
• Размер доски:300 * 210 мм
• Поверхностная отделка:Химический никель-паладий

HDI PCB-карта предназначена для высокого количества слоев, от 1 до 30 слоев, что позволяет размещать большее количество компонентов на меньшей площади поверхности.Это приводит к более компактной и легкой конструкции, что делает его идеальным для портативных электронных устройств.

Толщина ПКБ 1,5 мм обеспечивает долговечность и стабильность доски, что делает ее подходящей для использования в условиях высокого напряжения.Размер доски 300 * 210 мм обеспечивает достаточное пространство для размещения компонентов, что позволяет создать высокоэффективную и оптимизированную конструкцию.

Поверхностная отделка из химического никеля-паладия обеспечивает отличную защиту от коррозии и окисления, обеспечивая долговечность и надежность платы ПКБ HDI.

HDI PCB Board также известен как высокоплотный интерконнектор из-за его способности вмещать большее количество соединений на меньшем пространстве.Это достигается с помощью передовых технологий., такие как микровиа и слепые виа, которые позволяют направлять следы между слоями, создавая более компактную и эффективную конструкцию.

HDI PCB Board изготавливается с использованием передовых технологий и точных методов изготовления, чтобы обеспечить высочайший уровень качества и производительности.Это включает в себя использование передовых процессов визуализации и гравировки, а также использование высокопроизводительных материалов.

Использование передовых технологий и высокоточного производства позволяет не только сделать конструкцию более компактной и эффективной, но и улучшить целостность и надежность сигнала.

HDI PCB Board является важным компонентом в производстве высокопроизводительных электронных устройств.Он обеспечивает надежное и эффективное решение для различных отраслей промышленности.Использование высокоточного производства и высокопроизводительных материалов обеспечивает высочайший уровень качества и производительности, что делает его необходимым продуктом для любой передовой электронной системы.

Особенности:

• Наименование продукта: HDI PCB Board
• Количество слоев: 6 слоев
• Контроль импедантности: Да
• Размер доски: 300 * 210 мм
• Служба печати: да
• Количество слоев: 1-30 слоев
• Сборка микровиа ПКБ
• Продвинутые межконтактные печатные платы
• HDI PCB-карта

Технические параметры:

Применение:

HDI (High-Density Interconnect) PCB Board, также известный как HDI Printed Wiring Board,является высокоразвитым и инновационным решением для высокоскоростной передачи сигнала в современных потребительских электронных устройствахБлагодаря своему процессу погружения золота и технологии контроля импиденции, он стал важным компонентом в разработке передовых электронных продуктов.

Процесс погружения золота, используемый в HDI PCB Board, представляет собой технику поверхностного отделения, которая включает отложение тонкого слоя золота над медными следами на PCB.Это обеспечивает отличную защиту от коррозии и окисленияГладкая поверхность золота также повышает электрическую проводимость, что делает его идеальным выбором для высокоскоростной передачи сигнала.

Технология контроля импеданса, используемая в HDI PCB Board, имеет решающее значение для поддержания целостности сигнала и снижения помех в высокоскоростных электронных устройствах.С точным контролем над значениями импедансаЭто делает HDI PCB Board лучшим выбором для приложений, требующих высокоскоростной передачи данных.

HDI PCB Board широко используется в различных потребительских электронных устройствах, таких как смартфоны, планшеты, ноутбуки и носимые технологии.С ростом спроса на более быстрые и эффективные устройства, HDI PCB Board стала критическим компонентом в разработке этих продуктов.В то время как его передовая технология взаимосвязи позволяет высокоскоростную передачу данных.

HDI PCB Board доступен в широком диапазоне слоев, от 1 до 30 слоев, что делает его универсальным решением для различных требований к проектированию.Он может вмещать сложные схемы и обеспечивать лучшее направление сигнала, что повышает производительность и надежность электронного устройства.

HDI PCB Board имеет толщину 1,5 мм, что делает его легким и тонким вариантом для электронных устройств.где пространство и вес являются решающими факторамиНесмотря на свою тонкую конструкцию, он все еще может обеспечивать высокую плотность взаимосвязей и поддерживать целостность сигнала, что делает его предпочтительным выбором для современной потребительской электроники.

HDI PCB Board произвел революцию в индустрии потребительской электроники, позволив разработать высокотехнологичные устройства, требующие высокоскоростной передачи данных.С его передовыми функциями, такими как процессы погружения золота, контроль импиденции и многослойная структура, он стал важным компонентом в производстве современных электронных устройств.HDI PCB Board играет решающую роль в обеспечении эффективной и надежной работы.

Настройка:

Наш сервис настройки HDI PCB предлагает передовые решения для PCB для потребительской электроники.мы стремимся предоставить высоко адаптированные и инновационные решения для удовлетворения ваших конкретных потребностей.

Применение:Потребительская электроника

Процесс:Золото погружения

Количество слоев:6-слойный

Наименование ПКБ:4L 1+N+1 HDI-панели

Поверхностная отделка:Химический никель-паладий

• Передовые решения для взаимосвязи потребительской электроники
• Высококачественные и инновационные HDI-печатные панели проводки
• Специализация в области сборки микровиа ПКБ
• Конструкция ПКБ по индивидуальному заказу для удовлетворения конкретных потребностей

Упаковка и перевозка:

HDI PCB Board упаковывается в прочную картонную коробку для обеспечения безопасной транспортировки.

Внутри коробки ПХБ-карта надежно завернута в антистатическую пузырьковую оболочку, чтобы защитить ее от потенциального повреждения во время транспортировки.Уголки доски усилены пеной для дополнительной защиты.

Затем коробку запечатывают прочной лентой, чтобы она не открывалась во время транспортировки.к коробке также прилагаются соответствующие таможенные этикетки и документация.

Наш стандартный способ доставки для HDI PCB Board - через авторитетную курьерскую службу, такую как DHL, FedEx или UPS. Это гарантирует своевременную и надежную доставку продукта нашим клиентам.

Для оптовых заказов ПКБ будут упакованы в более крупные коробки или поддоны в зависимости от заказанного количества.

Мы очень тщательно упаковываем и отправляем наши продукты, чтобы гарантировать, что они прибывают в пункт назначения в идеальном состоянии.Пожалуйста, свяжитесь с нами немедленно, и мы организуем отправку замены..

Часто задаваемые вопросы

• Вопрос: Какой материал используется для создания HDI PCB?
• A: HDI PCB-карта изготовлена из FR-4 материала.
• Вопрос: Каково максимальное количество слоев для HDI PCB Board?
• Ответ: Максимальное количество слоев для HDI PCB Board составляет 12.
• Вопрос: Какова минимальная ширина линии и расстояние между ними для HDI PCB Board?
• Ответ: Минимальная ширина линии и расстояние между ними для HDI PCB Board составляет 3 миллиметра.
• Вопрос: Какова допустимая толщина для HDI PCB?
• Ответ:Толерантность толщины для HDI PCB Board составляет +/- 10%.
• Вопрос: Какова максимальная рабочая температура для HDI PCB Board?
• О: Максимальная рабочая температура для HDI PCB-карты составляет 130°C.
