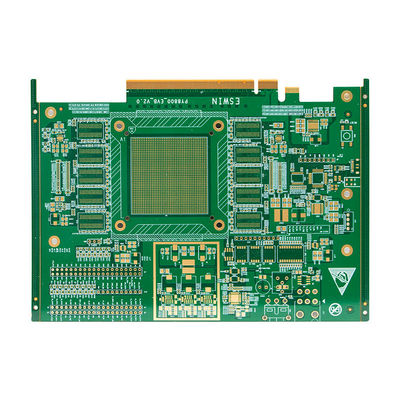

Описание продукта:

HDI PCB Board представляет собой многослойную печатную плату высокой плотности, предназначенную для использования в качестве основной платы в различных электронных устройствах.Эта плата предлагает передовые решения для широкого спектра приложений..

Одной из ключевых особенностей HDI PCB-карты является ее высокая плотность слойного дизайна.что приводит к более компактной и пространственно эффективной конструкцииЭто особенно важно для современных электронных устройств, где миниатюризация является главным приоритетом.

Также в плату включена технология микровиа, которая включает использование небольших лазерных отверстий для создания соединений между различными слоями платы.Это позволяет увеличить плотность взаимосвязей., что приводит к улучшению производительности и надежности.

HDI PCB Board специально разработан для высокочастотных приложений, что делает его идеальным для использования в устройствах, требующих высокоскоростной передачи данных.Продвинутые решения взаимосвязи, используемые в этой плате, обеспечивают высокочастотную работу, что делает его лучшим выбором для таких приложений, как телекоммуникации, сети и хранение данных.

Для дальнейшего повышения производительности и надежности доски, она завершена с химической никель-палладий поверхности отделки.обеспечение долговечности доски и ее компонентовОн также предлагает гладкую поверхность для более легкой сварки и улучшения целостности сигнала.

Подводя итог, HDI PCB Board - это многослойная плата с высокой плотностью, которая предлагает передовые решения для взаимосвязей для основных приложений.и высокочастотные характеристикиИспользование химической отделки поверхности никель-палладия еще больше повышает его надежность и производительность.что делает его надежным и эффективным вариантом для широкого спектра приложений.

Особенности:

• HDI Printed Wiring Board (Плата для печатных проводов)
• ПКБ с высокой плотностью слоев
• Нанокристаллические печатные платы
• Продвинутая технология микровиа
• Прекрасная линия и пространство
• Высокая надежность
• Высокая производительность
• 100% проверка качества
• Поверхностная отделка химического никеля и палладия
• Управление импеданцией
• 1-30 слоев
• Процесс погружения золота

Технические параметры:

Применение:

HDI PCB Board, также известный как High Density Interconnector Printed Wiring Board, представляет собой специализированный тип PCB, предназначенный для электронных устройств с высокой плотностью.Он использует передовые технологии, такие как микровиа и наносхемы для достижения более высокого уровня интеграции и производительностиЭтот продукт широко используется в различных отраслях промышленности и приложениях, особенно в конструкциях основных плат.

HDI PCB Board является важным компонентом в проектировании основных плат для электронных устройств.такие как смартфоны6-слойная конструкция платы позволяет эффективно направлять сигналы и питание, что делает ее подходящей для сложных конструкций основной платы.

HDI PCB Board также широко используется в высокочастотных приложениях, таких как устройства связи 5G, радиолокационные системы и спутниковая связь.Современная конструкция и материалы позволяют обрабатывать высокочастотные сигналы и поддерживать целостность сигнала, что делает его популярным выбором для этих приложений.

HDI PCB Board известен своей технологией микровиа, которая позволяет создавать меньшие каналы и увеличивать плотность компонентов на планете.Это делает его идеальным для использования в высокоскоростных и высокопроизводительных устройствТехнология микровиа также позволяет карте иметь большее количество слоев, что делает ее подходящей для более сложных конструкций.

В дополнение к технологии микровиа, HDI PCB Board также использует технологию наносхемы, которая включает использование очень маленьких проводящих следов и пространств.Это позволяет увеличить плотность компонентов и взаимосвязей.Технология наносхемы делает HDI PCB Board идеальным выбором для передовых электронных устройств, таких как медицинское оборудование и аэрокосмические технологии.

HDI PCB-карта разработана и изготовлена с точностью и проходит 100% испытаний для обеспечения ее надежности.Это делает его очень надежным продуктом для критических приложений, которые требуют высокого уровня точности и стабильности6-слойная конструкция, наряду с использованием передовых технологий, также способствует долговечности и устойчивости доски к факторам окружающей среды.

HDI PCB Board с его передовыми технологиями и компактным дизайном является универсальным и необходимым продуктом для различных электронных приложений.технологии микро- и наносхемы, и 100% тестирования делают его надежным и высокопроизводительным выбором для основных конструкций платы, высокочастотных приложений и высокоточного оборудования.HDI PCB Board продолжает играть решающую роль в развитии современных электронных устройств.

Настройка:

Услуга по настройке HDI PCB-панелей

• Высокоплотные печатные панели
• Многослойные печатные платы высокой плотности
• Проектирование наносхемы ПКБ
• ПКБ-тест: 100% испытаний
• Процесс: погружение золота
• Толщина PCB: 1,5 мм
• Размер доски: 300 * 210 мм
• Количество слоев: 6 слоев

В HDI PCB Board, мы предлагаем лучшие услуги по настройке для наших клиентов.идеально подходит для применения нанокристальных печатных плат.

Все наши продукты проходят строгие испытания, гарантируя, что они соответствуют самым высоким стандартам качества и надежности.Вы можете быть уверены, что ваша индивидуальная плата HDI PCB будет работать безупречно.

Наш процесс погружения золота создает гладкую и ровную поверхность, повышая проводимость и долговечность наших печатных плат.способный выдерживать потребности различных отраслей промышленности.

Мы предлагаем настройки для различных размеров доски, включая стандартный размер 300 * 210 мм. Наш 6-слойный дизайн позволяет более сложные и компактные макеты,идеально подходит для высокой плотности и высокой скорости.

Выберите HDI PCB для всех ваших потребностей в настройке и испытать высочайшее качество и надежность в каждом продукте.Свяжитесь с нами сегодня, чтобы узнать больше о наших услугах и как мы можем помочь воплотить ваши идеи в жизнь.

Упаковка и перевозка:

В HDI PCB Board мы гордимся тем, что предоставляем высококачественные продукты нашим клиентам.Мы разработали тщательный процесс упаковки и доставки.

Наш процесс упаковки начинается с тщательного осмотра каждой платы ПКЖ, чтобы убедиться, что она соответствует нашим стандартам качества.Доски помещаются в антистатические мешки для защиты от возможного повреждения во время транспортировки.Затем мешки помещаются в прочные картонные коробки и закрепляются пузырьком для дополнительной защиты.

Для больших заказов мы используем деревянные ящики на заказ, чтобы обеспечить максимальную защиту во время доставки.Наши ящики изготовлены так, чтобы выдерживать грубое обращение и облицованы пеной, чтобы предотвратить любое движение внутри ящика.

Мы предлагаем различные варианты доставки для удовлетворения ваших потребностей. Для внутренних отправлений мы используем надежные перевозчики, такие как UPS, FedEx и DHL. Для международных отправлений,мы работаем с крупными экспедиторами для обеспечения своевременной и безопасной доставки.

Мы также предоставляем информацию о отслеживании для всех заказов, чтобы вы могли легко отслеживать состояние вашей отправки.Пожалуйста, дайте нам знать, и мы сделаем все возможное, чтобы удовлетворить их..

В HDI PCB Board мы понимаем важность своевременной доставки и стремимся соблюдать все сроки доставки.мы будем держать вас в курсе и работать с вами, чтобы найти подходящее решение.

Мы уверены, что наш процесс упаковки и доставки гарантирует, что ваши платы HDI PCB прибудут в идеальном состоянии.
