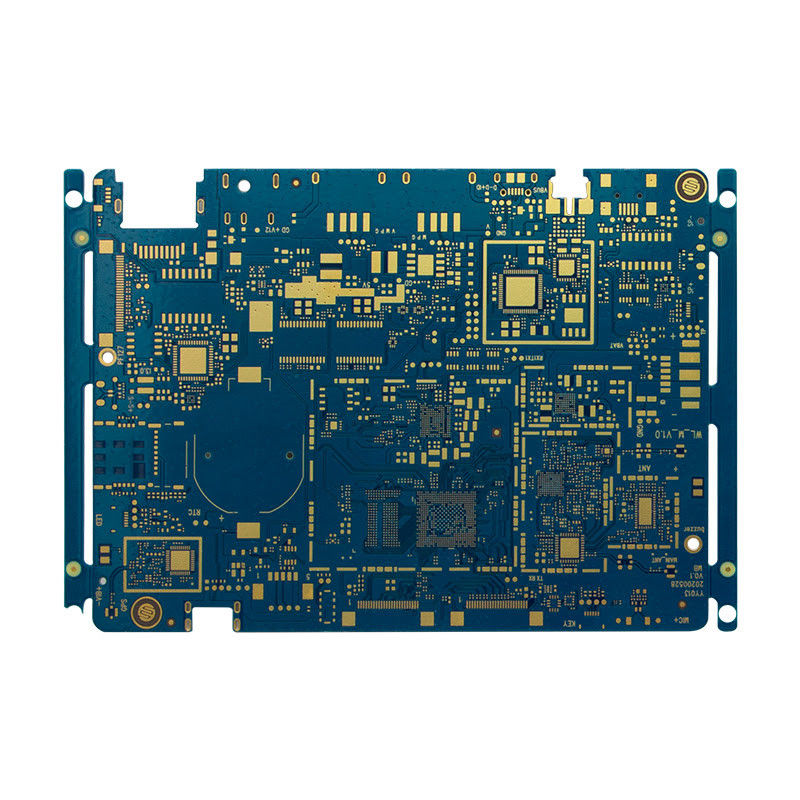

Погруженные золотые высокочастотные печатные платы ENIG для электроники OEM

Описание продукта:

Высокочастотные печатные платы, также известные как высокочастотные сигнальные печатные платы, представляют собой специализированный тип печатных плат, предназначенных для обработки высокочастотных сигналов и работы в микроволновых частотах.Он широко используется в таких отраслях, как телекоммуникации, аэрокосмической и военной для его способности передавать и принимать высокочастотные сигналы с низкой потерей и минимальными помехами.

Эта высокочастотная печатная пластина изготовлена из высококачественных материалов и передовых технологий для обеспечения оптимальной производительности.

Поверхностная отделка высокочастотных печатных плат представляет собой погрузочное золото, также известное как ENIG (Electroless Nickel Immersion Gold).и квартиру.Он идеально подходит для высокочастотных приложений, поскольку имеет низкую потерю вставки и поддерживает целостность сигнала даже на высоких частотах.

Этот высокочастотный ПКБ предназначен для работы в широком диапазоне температур от -55°C до 125°C.Это делает его подходящим для использования в экстремальных условиях и обеспечивает надежную работу даже в суровых условиях.

Толщина платы этой высокочастотной печати колеблется от 0,2 мм до 6,35 мм, обеспечивая гибкость в конструкции и совместимость с различными электронными устройствами.Он может использоваться в компактных устройствах, где пространство ограничено, или в более крупных системах, которые требуют более толстых плат для более сложных схем.

Материал, используемый для этого высокочастотного печатного листа, является либо Роджерсом, либо ПТФЕ (политетрафторуроэтилен).с использованием высокочастотных приборовРоджерс - это высокопроизводительный ламинат, в то время как ПТФЭ - это фторполимер с превосходными электрическими и механическими свойствами.

Этот высокочастотный ПКБ имеет конечную толщину медной фольги 1 унции или 35 микрон.что делает его подходящим для высокочастотных и высокоскоростных приложений.

Существует четыре основных типа высокочастотных печатных плат, которые обычно используются:

Этот тип высокочастотных печатных плат предназначен для применения с управляемым импедансом и идеально подходит для высокочастотных сигналов, которые требуют точного маршрутизации и экранирования.Он имеет бутербродную структуру с сигнальным слоем в середине и наземными плоскостями сверху и снизу, обеспечивая отличную изоляцию сигнала и минимизируя перекрестную связь.

Высокочастотный микростепистый ПКБ является наиболее часто используемым типом, с одним слоем проводящих следов на верхней части диэлектрического материала.и верхний слой несет сигналОн подходит для применений, требующих низкой стоимости и большого объема производства.

Этот тип высокочастотных печатных плат аналогичен микросвязке, но имеет дополнительные наземные плоскости по обе стороны траектории сигнала, обеспечивая лучшую изоляцию сигнала и уменьшение излучения.Он обычно используется в высокочастотных и высокоскоростных цифровых приложениях..

Высокочастотные встроенные печатные платы - это специализированный тип, который использует диэлектрический материал с более низкой диэлектрической постоянной, такой как PTFE, для встроения сигнальных следов между двумя слоями земных плоскостей.Эта конструкция позволяет уменьшить форм-фактор и улучшить электрические характеристики.

Высокочастотные печатные платы являются важнейшим компонентом в высокочастотной и микроволновой промышленности, обеспечивая надежную и эффективную передачу сигналов.Например, поверхность с погружением в золото, Rogers/PTFE материал, и 1 унция финальной фольги, делают его идеальным выбором для требовательных приложений.Это высокочастотный ПКБ является универсальным решением для потребностей высокочастотных схем.

Особенности:

• Высокочастотная печатная панель проводки
• Высокочастотные печатные платы
• Высокочастотные ПКБ
• Победить и забить
• Применение: Общение
• Применение: Автомобильная промышленность
• Оконченная поверхность: Золото погружения
• Толщина меди: 1 унция
• Операционная температура: -55°C до 125°C

Технические параметры:

Применение:

С постоянным развитием технологий потребность в высокочастотной электронике стала необходимой в различных отраслях промышленности.Эти высокочастотные устройства играют решающую роль в обеспечении эффективной и надежной работыИменно здесь вступают в игру высокочастотные печатные платы, предоставляющие передовые решения для высокочастотных и микроволновых приложений.

высокочастотные печатные платы, также известные как высокочастотные радиочастотные печатные платы или высокочастотные микроволновые печатные платы,является типом печатных плат, предназначенных специально для высокочастотных и микроволновых приложенийС диапазоном частот от 500 МГц до 2 ГГц эти печатные платы используют специализированные материалы и производственные процессы для достижения быстрой передачи сигнала и низкой потери сигнала.

• Толщина доски:00,2-6,35 мм
• Конспект:Победить и забить
• На борту:1.0MM
• Минимальный размер отверстия:0.2 мм
• Использование:Электроника OEM

Высокочастотные и микроволновые возможности этого продукта делают его подходящим для широкого спектра применений, включая:

• Телекоммуникации:Высокочастотные печатные платы широко используются в телекоммуникационной промышленности для таких устройств, как антенны, спутниковые системы связи, приемопередатчики и многое другое.Эти ПХБ обеспечивают быструю и стабильную передачу сигналов, обеспечивая надежную коммуникацию.
• Аэрокосмическая и оборонная промышленность:С увеличением использования радарных и спутниковых систем в аэрокосмическом и оборонном секторах также возрос спрос на высокочастотную электронику.Высокочастотные ПХБ имеют решающее значение для этих приложений, обеспечивающий высокоскоростную обработку и передачу данных для эффективной работы.
• Медицинское оборудование:Высокочастотные печатные платы также используются в медицинском оборудовании, таких как аппараты МРТ, ультразвуковые устройства и многое другое.позволяет точно диагностировать и лечить.
• Автомобильная промышленность:С ростом передовых систем помощи водителю (ADAS) и других высокочастотных приложений в автомобильной промышленности высокочастотные печатные платы используются для обеспечения быстрой и надежной передачи данных,повышение безопасности и производительности.
• Промышленные системы управления:Высокочастотные печатные платы также используются в различных промышленных системах управления, таких как системы PLC, DCS и SCADA. Эти печатные платы обеспечивают высокоскоростную обработку и передачу данных,обеспечение эффективного и точного контроля производственных процессов.

Высокочастотные печатные пластинки имеют несколько преимуществ по сравнению с традиционными печатными пластинками, что делает их предпочтительным выбором для высокочастотных и микроволновых приложений:

• Низкая потеря сигнала:Специализированные материалы и производственные процессы, используемые в высокочастотных печатных пластинках, минимизируют потерю сигнала, обеспечивая быструю и стабильную передачу сигнала.
• Высокоскоростная обработка данных:С диапазоном частот от 500 МГц до 2 ГГц высокочастотные печатные платы позволяют обрабатывать данные на высокой скорости, что делает их подходящими для передовых приложений.
• Прочность:Высокочастотные печатные платы предназначены для выдержки высоких температур и экстремальных условий, что делает их очень прочными и надежными.
• Настройка:Эти печатные платы могут быть настроены в соответствии с конкретными требованиями, что позволяет иметь гибкость в конструкции и функциональности.

Высокочастотные печатные платы произвели революцию в мире высокочастотной электроники, предоставляя передовые решения для различных отраслей промышленности.и варианты настройки, эти ПХБ стали существенным компонентом современной технологии.

Настройка:

Наш высокочастотный печатный лист - это высококачественный продукт, предназначенный для электроники OEM. Он специально разработан для использования в высокочастотных приложениях, что делает его идеальным для высокочастотных микростепных печатных листов,Высокочастотные радиочастотные печатные платы, и высокочастотные радиочастотные ПКБ проекты.
Окончательная фольга нашего высокочастотного печатного листа составляет 1 унцию, что гарантирует его долговечность и надежность.обеспечивая отличную защиту от коррозии и обеспечивая длительный срок службы для вашего ПХБМы понимаем важность точности в высокочастотных приложениях, поэтому наша величина импеданса имеет допустимость ± 10%.Это гарантирует точность ваших сигналов и минимизирует помехи.
Наш высокочастотный ПКЖ также имеет минимальный размер отверстия 0,2 мм, что позволяет создавать сложные конструкции и точно размещать компоненты.Вы можете быть уверены, что ваш ПХБ будет соответствовать вашим точным спецификациям и требованиям.
Доверяйте нашему высокочастотному ПКБ, чтобы обеспечить исключительную производительность и надежность для всех ваших потребностей в высокочастотных.Свяжитесь с нами сейчас, чтобы узнать больше о нашем сервисе настройки и как мы можем помочь воплотить ваш проект в жизнь.

Упаковка и перевозка:

Наши высокочастотные печатные платы тщательно упакованы, чтобы обеспечить безопасную доставку нашим клиентам.

1. Во-первых, мы используем антистатические материалы для защиты чувствительных компонентов на ПКБ.
2. Затем ПКБ помещают в коробку индивидуального размера, чтобы предотвратить любое движение во время транспортировки.
3. Затем коробку заполняют пузырькой или пеной для дополнительной подушки и защиты.
4. Наконец, коробку запечатывают крепкой лентой, чтобы закрепить ее содержимое.
5. +

Мы предлагаем различные варианты доставки для удовлетворения потребностей наших клиентов.

1. После упаковки ПХБ их загружают на грузовик или самолет.
2. Наши партнеры по доставке гарантируют, что посылки обрабатываются с осторожностью и доставляются своевременно.
3. После того, как посылка достигнет места назначения, она подписывается получателем или назначенным лицом.
4. В случае возникновения каких-либо проблем или повреждений во время доставки, наша команда обслуживания клиентов готова помочь и решить проблему.

Спасибо, что выбрали наши высокочастотные печатные платы. Мы стремимся обеспечить высочайшее качество продукции и безопасную доставку для наших клиентов.
