ПКБ из толстой меди
Created with Pixso.

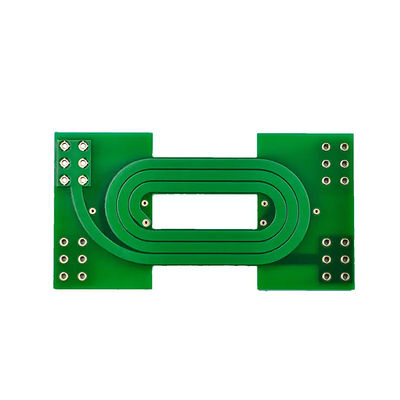

Зеленая сварная маска белый шелковый экран 2-слойный медный ПКБ для максимальной энергоэффективности

Зеленая сварная маска белый шелковый экран 2-слойный медный ПКБ для максимальной энергоэффективности

Подробная информация
Minimum Trace Spacing:
0.2mm
Solder Mask Color:
Green
Silkscreen Color:
White
Layer Count:
2
Minimum Trace Width:
0.2mm
Rohs Compliant:
Yes
Minimum Hole Size:
0.3mm
Surface Finish:
HASL
Выделить:

PCB меди 2 слоев

,

Зелёная сварная маска медный ПКБ

,

Белый шелкоплотный медный ПКБ

Описание продукта

Описание продукта:

ПКБ из толстой меди представляет собой двухслойную плату, изготовленную из высококачественного меди, который известен своей превосходной проводимостью и долговечностью.Этот ПКБ предназначен для обработки высоких токов и высоких температурных приложений, что делает его идеальным для использования в силовой электронике, автомобилестроении, аэрокосмической промышленности и других отраслях, где надежность и производительность имеют решающее значение.

ПКБ из толстой меди предназначен для обеспечения превосходного рассеяния тепла, что имеет решающее значение в высокомощных приложениях.Этот ПХБ может обрабатывать высокие нагрузки и быстро и эффективно рассеивать тепло., чтобы ваши компоненты оставались холодными и работали оптимально.

Когда дело доходит до отделки поверхности, толстые медные печатные платки поставляются с отделкой HASL (Hot Air Solder Leveling), которая обеспечивает надежное и экономичное покрытие, идеально подходящее для высокопроизводительных приложений.Окончание HASL обеспечивает отличную теплопроводность, что имеет важное значение для рассеивания тепла и надежности в высокомощных приложениях.

ПКБ из толстой меди также соответствует требованиям RoHS, что означает, что он свободен от опасных веществ, которые могут нанести вред окружающей среде или представлять опасность для здоровья человека.Это делает этот ПХБ безопасным и экологически чистым выбором для высокомощных приложений.

В целом, толстые медные печатные платы являются отличным выбором для всех, кто нуждается в высококачественных печатных платах с толстыми медными слоями питания.или любой другой промышленности, где высокая передача мощности и рассеивание тепла необходимы, этот ПХБ обязательно удовлетворит ваши потребности и превзойдет ваши ожидания.


Особенности:

  • Наименование продукта: ПКБ из толстой меди
  • Окончание поверхности: HASL
  • Применение: Электроника
  • Толщина меди: 3 унции
  • Толщина: 1,6 мм
  • Маска для сварки цвет: зеленый

Если вы ищете ПКБ с мощностью толщины меди, то не ищите дальше, чем наш ПКБ толщины меди.что делает его идеальным для высокопроизводительных приложений в электротехникеОкончание поверхности HASL, а цвет Solder Mask - зеленый.


Технические параметры:

Соответствует требованиям Rohs Да, да.
Цвет паяльной маски Зеленый
Толщина 1.6 мм
Цвет шелкопряда Белый
Максимальный размер панели 600 мм х 600 мм
Минимальная ширина следа 0.2 мм
Толщина меди 3 унции
Количество слоев 2
Минимальное расстояние между следами 0.2 мм
Поверхностная отделка HASL

Применение:

Электротехника

Толстые медные печатные платы обычно используются в устройствах электротехники, таких как источники питания, контроллеры двигателей и инверторы.Эти устройства требуют высокой мощности обработки тока и эффективного рассеивания теплаБолее толстый слой меди обеспечивает лучшую теплопроводность и снижает риск перегрева или отказа.

Автомобильная промышленность

Толстые медные печатные платы также используются в автомобильной промышленности для различных применений, таких как блоки управления двигателем, электроника приборной панели и системы освещения.Эти приложения требуют высокой надежности и долговечностиБолее толстый слой меди также обеспечивает лучшую устойчивость к вибрациям и ударам, что делает его идеальным выбором для автомобильных применений.

Аэрокосмическая промышленность и оборона

Толстые медные печатные платы широко используются в аэрокосмической и оборонной промышленности для различных применений, таких как авионика, спутниковая связь и радиолокационные системы.Эти приложения требуют высокой производительности и надежности в суровых условияхБолее толстый слой меди также обеспечивает лучшую электрическую проводимость и снижает риск потери сигнала или помех.

Промышленная автоматизация

Толстые медные печатные платы обычно используются в оборудовании для промышленной автоматизации, таких как роботы, ПЛК и контроллеры движения.Эти приложения требуют высокой мощности обработки тока и эффективного рассеивания теплаБолее толстый слой меди также обеспечивает лучшую устойчивость к коррозии и окислению, что делает его идеальным выбором для промышленных применений.

Медицинское оборудование

Толстые медные печатные платы также используются в медицинском оборудовании, таких как аппараты МРТ, компьютерные сканеры и ультразвуковые системы.который может быть достигнут с использованием толстых медных ПКББолее толстый слой меди также обеспечивает лучшую теплопроводность и снижает риск перегрева или отказа.

В заключение, толстые медные печатные платы являются универсальным типом печатных плат, которые могут использоваться в различных областях, где высокая емкость обработки тока, эффективное рассеивание тепла,и надежность требуются. Его атрибуты, такие как минимальное расстояние между следами: 0,2 мм, максимальный размер панели: 600 мм х 600 мм, поверхностная отделка: HASL, количество слоев: 2 и минимальный размер отверстия: 0.3 мм делает его идеальным выбором для широкого спектра отраслей промышленности и приложений.


Настройка:

- Контроль импеданции: да

- Количество слоев: 2.

- Минимальная ширина следа: 0,2 мм

- Маска для сварки цвет: зеленый

- Минимальный размер отверстия: 0,3 мм

Закажите свой Power PCB с толстой медью, адаптированной к вашим конкретным потребностям.


Поддержка и услуги:

Наш продукт толстых медных печатных плат предназначен для удовлетворения требований высокого тока и высокой мощности.в том числе:

  • Руководство по проектированию толстых медных ПХБ
  • Помощь в выборе материалов для применения высокой мощности
  • Услуги по испытаниям и валидации для обеспечения производительности продукции
  • Варианты настройки для удовлетворения конкретных требований
  • Быстрые сроки обработки прототипов и производства

Наша команда экспертов стремится обеспечить высочайшее качество поддержки и обслуживания наших клиентов.


Упаковка и перевозка:

Упаковка продукта:

Продукт с толстым медным ПКБ будет надежно упакован в антистатический пакет, а затем помещен в прочную картонную коробку с достаточной упаковкой, чтобы предотвратить повреждение во время транспортировки.На коробке будет указано название продукта, количества и, в случае необходимости, специальных инструкций по обращению.

Перевозка:

После обработки заказа на продукт Thick Copper PCB он будет отправлен через надежную курьерскую службу.Время и стоимость доставки будут зависеть от пункта назначения и выбранного способа доставкиКлиентам будет предоставлен номер отслеживания, чтобы они могли отслеживать ход своей поставки.
