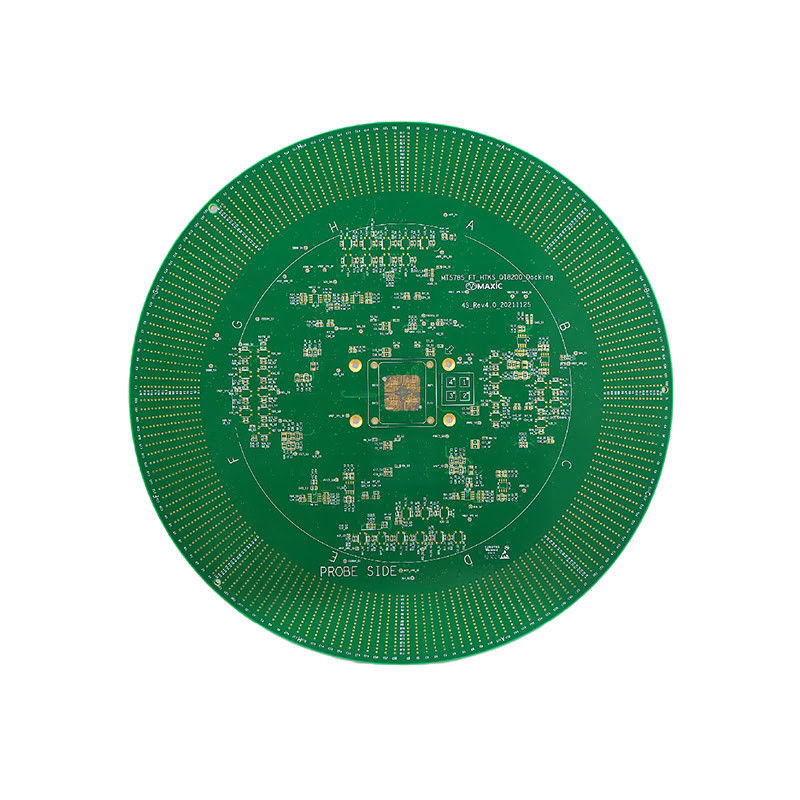

OEM полупроводниковый ПКБ Функционный тест Многослойная печатная плата

Описание продукта:

Полупроводниковые печатные платы, также известные как полупроводниковые платы, являются жизненно важным компонентом в производстве электронных устройств.Он предназначен для обеспечения платформы для интеграции и подключения различных электронных компонентов., что обеспечивает эффективную и надежную работу устройства.

В нашей компании мы специализируемся на предоставлении высококачественных услуг по сборке полупроводниковых печатных плат для всех ваших потребностей в электронном производстве.Наши ПХБ изготавливаются с использованием современного оборудования и процессов, обеспечивая точность и точность на каждом этапе производственного процесса.

Наши полупроводниковые печатные платки поставляются с золотой поверхностью, которая обеспечивает гладкую и ровную поверхность для сварных соединений.Эта отделка идеально подходит для приложений, требующих хорошей сварной способности и экономически эффективного решения.

Мы предлагаем услуги по сборке ПКБ под ключ для вашего удобства. Это означает, что мы обрабатываем весь процесс от закупки компонентов до окончательной сборки, тестирования и упаковки.,Вы можете сэкономить время и ресурсы, оставив производственный процесс в наших умелых руках.

Наши полупроводниковые печатные платформы разработаны с учетом точности и точности.гарантируя, что ваш PCB может вместить даже самые маленькие электронные компоненты.

Мы понимаем важность своевременной доставки в электронной промышленности, поэтому мы стремимся поддерживать срок поставки всего в 2 недели для наших полупроводниковых печатных плат.Наш эффективный производственный процесс и целенаправленная команда позволяют нам соблюдать даже самые строгие сроки без ущерба для качества.

В то время как некоторые приложения могут потребовать контроля импеданса, наши полупроводниковые печатные платки не имеют этой функции.наша экспертная команда может работать с вами, чтобы удовлетворить любые специальные требования или спецификации для вашего проекта.

В заключение, наши полупроводниковые печатные платы - это лучший продукт, который предназначен для удовлетворения требований электронной промышленности.мы уверены, что мы можем предоставить вам лучшее решение PCB для вашего проектаСвяжитесь с нами сегодня, чтобы узнать больше о наших услугах по сборке полупроводниковых печатных плат.

Особенности:

• Наименование изделия: PCB полупроводников
• ПКБ-сервис: ПКБ-сервис сборки под ключ
• Материал: FR-4
• Количество слоев: 36
• Служба испытаний: Функциональное испытание, 100% испытание
• Размер сверла: Min 0,0078 ‰ (± 0,2 мм)
• Круговая плата для полупроводников
• Круговая плата полупроводников
• Планшеты печатных схем для полупроводников
• ПКБ полупроводников
• Сервис сборки ПКБ под ключ
• FR-4
• 36 слоев
• Испытание функции
• Тест на 100%
• Минус 0,0078 ′′ (0,2 мм)

Технические параметры:

Применение:

Полупроводниковые печатные платы, также известные как печатные платы для полупроводников, представляют собой специализированные печатные платы, предназначенные для конкретных потребностей полупроводниковой промышленности.Он необходим для производства электронных устройств и широко используется производителями оригинального оборудования (OEM) в электронной промышленности.

• Размер отверстия: 0,2 мм
• Использование: OEM Electronics
• Специальное: слепые микровиа
• Особенности: Rogers 4003c
• С помощью технологии отверстий: Нет

Полупроводниковые печатные платы обычно используются в различных приложениях в полупроводниковой промышленности, в том числе:

• Производство интегральных схем: ПХБ является важнейшим компонентом в производстве интегральных схем, которые являются строительными блоками электронных устройств.Точная конструкция и расположение платы имеет решающее значение для успешного производства высококачественных интегральных схем.
• Испытания полупроводников: PCB полупроводников используется в процессе испытаний полупроводников для обеспечения их функциональности и качества.Слепые микровиа и Rogers 4003c особенности PCB позволяют для большей точности и надежности в процессе тестирования.
• Сборка электронного устройства: ПХБ используется в процессе сборки электронных устройств, таких как смартфоны, ноутбуки и другая потребительская электроника.Его компактный размер и специализированный дизайн делают его идеальным для использования в небольших и сложных устройствах.

Полупроводниковый ПКБ имеет несколько особенностей, которые делают его подходящим для его конкретных приложений, в том числе:

• Размер отверстия 0,2 мм: Эта особенность позволяет создавать более мелкие и сложные схемы, что делает его идеальным для использования в производстве передовых электронных устройств.
• Использование электроники OEM: ПКБ специально разработан для использования производителями ОЭМ в электронной промышленности, предоставляя им надежный и высококачественный продукт для их производственных потребностей.
• Слепые микровиа: это небольшие отверстия, пробуренные в печатную плату, которые используются для соединения различных слоев платы, что позволяет создавать более сложные и компактные конструкции,приспособление ПКБ для использования в современных электронных устройствах.
• Роджерс 4003c: Это специализированный материал, используемый в производстве ПХБ, известный своей высокой диэлектрической постоянной и низкими свойствами потери, что делает его идеальным для использования в высокочастотных приложениях.
• Не через отверстия: Использование технологии проходных отверстий исключено в полупроводниковых печатных панелях, что позволяет получить более компактную и точную конструкцию, что делает ее подходящей для использования в небольших и сложных электронных устройствах.

Подводя итог, полупроводниковые печатные платы являются важным компонентом в полупроводниковой промышленности, обеспечивая OEM надежным и качественным продуктом для производства передовых электронных устройств..Его специальные характеристики и конструкция делают его подходящим для различных применений в промышленности, что делает его жизненно важным инструментом для разработки и производства электронных устройств.

Настройка:

Наименование продукта:Доска полупроводников

Описание продукта:Печатные ПКБ для полупроводников

Настраиваемая функция:Проектирование полупроводниковой платы

Цвет маски для сварки:Зеленый

С помощью технологии отверстий:Нет, нет.

Количество слоев:36

Размер бурения:Минус 0,0078 ′′ (0,2 мм)

Служба ПКБ:Сервис сборки ПКБ под ключ
