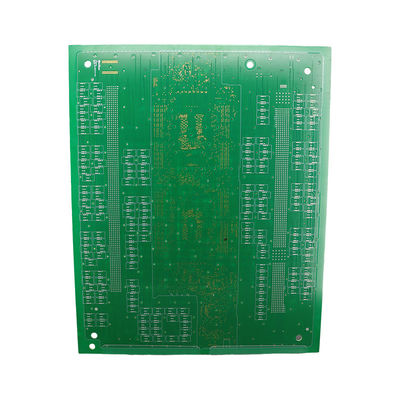

Под ключ сборка PCB полупроводниковой платы OEM электроника

Описание продукта:

Полупроводниковые печатные платки - это специальные платы, предназначенные для использования в полупроводниках и электронных устройствах.Этот PCB обеспечивает надежную и эффективную производительность для ваших полупроводниковых продуктов.

Наши печатные пластинки производятся с использованием новейших технологий и процессов для удовлетворения требований полупроводниковой промышленности.Мы предоставляем полное решение под ключ для всех ваших потребностей в полупроводниковых платах.

Наши печатные платформы спроектированы с помощью технологии Through Hole, чтобы обеспечить прочное и долговечное соединение между компонентами.снижение риска человеческой ошибки и обеспечение последовательных и надежных результатов.

Цвет сварной маски, используемой в наших печатных пластинках, зеленый, что не только обеспечивает чистый и профессиональный вид, но и обеспечивает превосходную защиту от факторов окружающей среды, таких как влага, пыль,и химикатыЭто гарантирует долговечность и долговечность вашей полупроводниковой платы.

Наши печатные платформы предназначены с минимальным размером отверстия 0,2 мм, что позволяет точно и точно размещать компоненты.Это гарантирует эффективную и надежную функциональность полупроводниковых продуктов.

С сроком выполнения всего 2 недели, мы предоставляем быстрый и эффективный сервис, чтобы выполнить сроки выполнения ваших проектов и своевременно запустить полупроводниковые продукты.

Наш сервис PCBA предлагает полное решение сборки под ключ, включая производство ПКБ, поставку компонентов и сборку.что позволяет вам сосредоточиться на разработке и проектировании полупроводниковых продуктов.

В заключение, наши полупроводниковые печатные платки - идеальный выбор для ваших потребностей в полупроводниковых схемах.мы гарантируем высокое качество и надежную производительность для ваших полупроводниковых продуктовДоверяйте нам, мы будем вашим партнером по сборке и производству PCB для полупроводниковой промышленности.

Особенности:

• Наименование изделия: PCB полупроводников
• Использование: OEM Electronics
• Служба испытаний: Функциональное испытание, 100% испытание
• Время выполнения: 2 недели
• Особенности:
• Минимальная ширина следа: 0,1 мм
• Круговая плата для полупроводников
• Доска для полупроводников
• Полупроводниковые печатные платы

Технические параметры:

Применение:

Если вам нужна надежная и эффективная печатная плата для полупроводниковых устройств, не ищите дальше, чем полупроводниковые печатные платы.Наши новейшие технологии и опыт в этой области делают нас выбором для всех ваших потребностей в полупроводниковых платах.

Полупроводниковые печатные платы специально разработаны для использования в полупроводниковых приложениях.Это тип платы, которая позволяет соединять электронные компоненты, используемые в полупроводниковых устройствах.Наши печатные платы изготовлены из высококачественных материалов и передовых производственных процессов, чтобы обеспечить оптимальную производительность и долговечность.

Полупроводниковые печатные платы не используют технологию с отверстиями, которая включает в себя бурение отверстий в доске для размещения компонентов.Это устраняет необходимость в ручной паре и снижает риск повреждения деликатных компонентов полупроводниковС нашей технологией поверхностного монтажа, вы можете попрощаться с хлопотами с технологией отверстий.

Наши ПХБ поставляются с поверхностной отделкойENIG,что обеспечивает превосходную защиту от коррозии и окисления, что гарантирует долговечность и надежность вашей полупроводниковой платы даже в суровых условиях.

Мы понимаем важность времени в полупроводниковой промышленности, поэтому предлагаем сроки поставки всего 2 недели для наших печатных плат, чтобы вы могли быстрее вывести свои продукты на рынок.

Полупроводниковые печатные платы поставляются с функцией Rogers 4003c, высокочастотного ламинированного материала, который позволяет эффективно передавать сигнал и уменьшает помехи.Это делает наши ПХБ идеальными для высокочастотных приложений, такие как беспроводные системы связи и радиолокации.

Наши печатные платы имеют минимальную ширину следа 0,1 мм, что обеспечивает точность и точность в маршрутизации сигналов.Это делает наши печатные платы подходящими даже для самых сложных и деликатных полупроводниковых устройств.

Полупроводниковые печатные платы идеально подходят для широкого спектра применений полупроводников, включая:

• Интегрированные схемы (IC)
• Микропроцессоры
• Чипы памяти
• Транзисторы
• Датчики
• И больше!

С полупроводниковыми печатными платами вы можете быть уверены, что получаете высококачественную, надежную и эффективную плату для всех ваших потребностей в полупроводниках.и быстрое время выполнения делают нас лучшим выбором для полупроводниковых ПКБСвяжитесь с нами сегодня, чтобы узнать больше!

Настройка:

Полупроводниковые печатные платы, также известные как печатные платы для полупроводников или печатные платы для полупроводников, являются важным компонентом в производстве полупроводниковых устройств.Для обеспечения высочайшего качества и эффективности в производстве полупроводников, мы предлагаем комплексный индивидуальный сервис для наших полупроводниковых печатных плат.

Наш сервис сборки ПКБ на ключ предоставляет единое решение для всех ваших потребностей в ПКБ. От проектирования до производства мы обрабатываем все с точностью и опытом.Наше современное оборудование и опытные техники гарантируют, что ваш ПХЛ соответствует самым высоким стандартам.

Мы понимаем важность точности и точности в производстве полупроводников, поэтому наши печатные платы изготовлены из высококачественного материала FR-4,обеспечение долговечности и надежности в процессе производства.

Кроме того, мы предлагаем функциональные испытания и 100% испытания в рамках нашей службы тестирования, чтобы обеспечить функциональность и производительность вашего полупроводникового печатного листа.Этот строгий процесс испытаний гарантирует, что ваш ПХЛ соответствует всем спецификациям и требованиям.

С нашим индивидуальным сервисом вы также можете наслаждаться преимуществами технологии No Through Hole, позволяющей более компактный и эффективный дизайн печатных плат.1 мм обеспечивает точные и сложные схемы для полупроводниковых устройств.

Доверяйте нам, чтобы предоставить вам лучшее качество и индивидуальные решения для ваших потребностей в полупроводниковых печатных панелях.Свяжитесь с нами сейчас, чтобы узнать больше о нашем индивидуальном обслуживании и как мы можем помочь вам достичь ваших производственных целей.

Упаковка и перевозка:

В Semiconductor PCB мы понимаем важность правильной упаковки и доставки, чтобы обеспечить безопасную доставку наших продуктов нашим клиентам.Вот почему у нас есть хорошо зарекомендованный процесс, чтобы тщательно упаковать и отправить наши PCB.

Наш процесс упаковки начинается с выбора подходящих материалов для упаковки. Мы используем высококачественные антистатические пакеты для защиты чувствительных компонентов наших ПХБ от любого электростатического разряда.Затем эти пакеты помещают в прочные картонные коробки с пеновыми вставками, чтобы обеспечить дополнительную подушку и защиту во время перевозки.

Для больших заказов мы также используем поддоны и уменьшающуюся обертку, чтобы закрепить коробки и предотвратить перемещение или повреждение во время транспортировки.

Мы предлагаем различные варианты доставки для удовлетворения потребностей наших клиентов, включая стандартную наземную доставку, экспресс-перевозку и международную доставку.Благодаря сотрудничеству с надежными судоходными компаниями наши товары доставляются вовремя и в отличном состоянии..

Клиенты также могут использовать свои собственные счета доставки для повышения удобства и экономичности.

Каждая упаковка тщательно маркируется с необходимой информацией, включая адрес клиента, номер заказа и номер отслеживания.такие как перечни упаковки и счета-фактуры, чтобы обеспечить бесперебойный процесс доставки.

Наша команда также принимает дополнительные меры предосторожности для соблюдения любых специальных требований к маркировке или документации для международных грузов.

В Semiconductor PCB мы гордимся эффективным и надежным процессом упаковки и доставки.Мы стремимся доставлять наши качественные продукты нашим клиентам своевременно и безопасно..

Часто задаваемые вопросы

• Вопрос: Какова максимальная рабочая температура полупроводниковых печатных плат?
• A: Максимальная рабочая температура полупроводниковых ПКБ составляет 130°C.

• Вопрос: Какой материал используется для основы полупроводниковых печатных плат?
• О: Основа полупроводниковых печатных плат изготовлена из материала FR-4.

• Вопрос: Какова минимальная ширина следов полупроводниковых печатных плат?
• Ответ: Минимальная ширина следов полупроводниковых печатных плат составляет 4 миллиметра.

• Вопрос: Сколько слоев имеет полупроводниковый ПКБ?
• Ответ: Полупроводниковые печатные платы имеют от 2 до 40 слоев.
