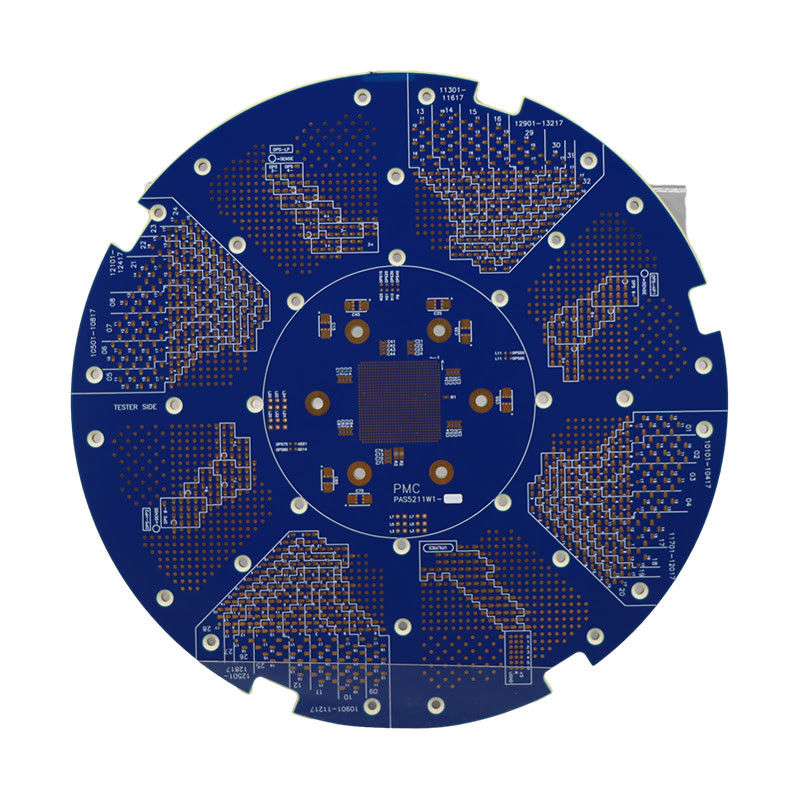

Позолоченный полупроводниковый ПКБ Rogers 4003c с слепыми микровиями

Описание продукта:

Полупроводниковые печатные платы, также известные как печатные платы для полупроводников или полупроводниковые платы, являются жизненно важным компонентом в производстве полупроводниковых устройств.Это специализированный тип ПКБ, предназначенный для удовлетворения уникальных требований полупроводниковой технологииЭтот обзор продукта предоставит подробное описание ключевых характеристик и преимуществ полупроводниковых печатных плат.

• Минимальная ширина следа: 0,1 мм
• Время выполнения: 2 недели
• С помощью технологии отверстий: Нет
• Специальное: слепые микровиа
• Маска для сварки цвет: зеленый

Полупроводниковые печатные платки предназначены с минимальной шириной следа 0,1 мм, что делает их подходящими для сложных и сложных конструкций цепей.Эта особенность гарантирует, что ПКБ может вместить крошечные компоненты и тонкие соединения, необходимые в полупроводниковых устройствах.

У полупроводниковых печатных плат срок действия составляет 2 недели, что намного короче, чем у традиционных печатных плат.Это важно для производителей полупроводников, которые имеют строгие графики производства и нуждаются в быстром сроке обработки, чтобы не отставать от спроса рынка.

В отличие от обычных печатных плат, полупроводниковые печатные плат не используют технологию отверстий.Это позволяет улучшить электрические характеристики, более высокая плотность и меньшие размеры.

Полупроводниковые печатные платки оснащены слепыми микровиями, которые представляют собой небольшие отверстия, пробуренные в доску для создания соединений между различными слоями.Эти микроволосы необходимы для сложных и компактных конструкций полупроводниковых схем, что позволяет улучшить целостность и надежность сигнала.

Полупроводниковые печатные платки имеют зеленый цвет сварной маски, который является отраслевым стандартом..Он также обладает превосходной теплостойкостью и защитой от влаги и пыли.

• Высокая точность и точность для сложных конструкций цепей
• Краткое время производства для более быстрого производства
• Улучшенная электрическая производительность и целостность сигнала
• Компактный размер и более высокая плотность для экономии места
• Отличная теплостойкость и защита

Полупроводниковые печатные платы являются важным компонентом в производстве полупроводниковых устройств.использование слепых микровиаС его точностью, надежностью и эффективностью, он является идеальным выбором для сложных и высокопроизводительных схем.Полупроводниковые печатные платы являются главным выбором для производителей полупроводников во всем мире.



Особенности:

• Наименование изделия: PCB полупроводников
• Поверхностная отделка:Золотовалочная отделка
• Маска для сварки цвет: зеленый
• Специальное: слепые микровиа
• Время выполнения: 2 недели
• Минимальная ширина следа: 0,1 мм
• Планшеты печатных схем для полупроводников
• Круговая плата для полупроводников
• Схема для производства полупроводников



Технические параметры:

Атрибуты	Стоимость
Наименование продукта	ПКБ полупроводников
Специальный	Слепые микровиа
С помощью технологии отверстий	Нет, нет.
Служба испытаний	Функциональное испытание, 100% испытание
Цвет паяльной маски	Зеленый
Материал	FR-4
Использование	Электроника OEM
Управление импеданцией	Нет, нет.
Минимальный размер отверстия	0.2 мм
Продолжительность	2 недели
Особенность	Роджерс 4003c
Тип доски	Круговая плата полупроводников
Применение	Доска для полупроводников



Применение:

Полупроводниковые печатные платы (PCB) - это тип печатных платок, специально разработанный для производства полупроводников.Он является неотъемлемым компонентом в производстве электронных устройств и широко используется в различных приложениях, таких как компьютеры., смартфоны и другие электронные устройства.

Полупроводниковые печатные платы также известны как полупроводниковые платы или печатные платы для полупроводников, что подчеркивает их специальное назначение в полупроводниковой промышленности.Этот продукт очень специализированный и требует передовых технологий и опыта для производства., что делает его важным элементом в производстве полупроводников.

• Специальное: слепые микровиа- Одной из ключевых особенностей полупроводниковых печатных плат является использование слепых микровиа. Это небольшие отверстия, пробуренные в доску, которые соединяют различные слои печатных плат,позволяет более высокую плотность и более сложные схемы.
• Количество слоев: 36- Полупроводниковый ПКБ имеет количество слоев 2, что означает, что он имеет два слоя медных следов и изоляционный материал.Это делает его подходящим для более простых конструкций схем и снижает стоимость производства.
• С помощью технологии отверстий: Нет- В отличие от традиционных печатных плат, полупроводниковые печатные плат не используют технологию отверстий.что приводит к более компактной и эффективной конструкции.
• Окончание поверхности:Золотовалочное покрытие - Поверхностная отделка полупроводникового ПКБЗолотовалочное покрытие.Это экономически эффективный и широко используемый метод покрытия поверхности ПКБ слоем сварки, обеспечивающий плоскую и ровную поверхность для размещения компонентов.
• Размер бурения: Min 0,0078 ‰ (0,2 мм)- Минимальный размер бурения для полупроводниковой ПКБ составляет 0,0078 дюйма (0,2 мм)..

Полупроводниковые печатные платы используются в различных приложениях и сценариях в полупроводниковой промышленности.

Наиболее распространенное использование полупроводниковых печатных плат в производстве интегральных схем (ИК).Это небольшие электронные компоненты, которые содержат миллионы транзисторов и других элементов, необходимых для функционирования электронных устройств.ПХБ обеспечивает основу для IC, позволяя точно размещать компоненты и сложные схемы.

Полупроводниковые печатные платы также широко используются в производстве микропроцессоров и микроконтроллеров..PCB обеспечивает необходимые соединения и пути для эффективного функционирования микропроцессора или микроконтроллера.

Полупроводниковые печатные платы также имеют решающее значение при производстве микросхем памяти, таких как оперативная память (RAM) и оперативная память (ROM).Эти чипы хранят данные и информацию для электронных устройств и требуют высокого уровня точности и сложности в их конструкцииПХБ обеспечивает необходимую основу для чипа памяти, позволяя эффективно передавать и хранить данные.

Еще одно применение полупроводниковых печатных плат заключается в разработке и производстве датчиков, используемых в электронных устройствах.Датчики необходимы для обнаружения и измерения различных физических параметров и требуют усовершенствованного проектирования цепейПКБ обеспечивает необходимые соединения и пути для точного функционирования датчика.

В заключение, полупроводниковые печатные платы - это специализированный продукт, который играет решающую роль в полупроводниковой промышленности.Его уникальные свойства и атрибуты делают его незаменимым в производстве электронных устройств, обеспечивая их эффективность, надежность и производительность.



Настройка:

В нашей компании мы понимаем уникальные потребности полупроводниковой промышленности, поэтому мы предлагаем настраиваемые PCB решения, специально разработанные для полупроводниковых приложений.

Наши печатные платы специально разработаны для удовлетворения требований полупроводниковой промышленности.мы можем предоставить высококачественные ПХБ, которые являются надежными и высокопроизводительными.

Наши полупроводниковые платы спроектированы с точностью и точностью, соответствующие строгим стандартам отрасли.Мы используем лучшие материалы и передовые технологии, чтобы наши платы могли выдерживать суровые условия полупроводниковой среды..

Наш сервис настройки позволяет настроить ПХБ на ваши конкретные потребности.мы можем удовлетворить ваши требования, чтобы убедиться, что ваши печатные платы оптимизированы для ваших полупроводниковых приложений.

Наши печатные платы спроектированы с точностью и точностью, что позволяет минимум размера бурения 0,0078 ‰ (0,2 мм).что делает его идеальным для применения в полупроводниках.

Чтобы гарантировать качество и функциональность наших печатных плат, мы предлагаем функциональные испытания и 100% испытания.Это гарантирует, что ваши ПХБ полностью функционируют и соответствуют вашим спецификациям, прежде чем они будут доставлены вам.

Мы понимаем важность времени в полупроводниковой промышленности, поэтому мы предлагаем сроки выполнения только 2 недели для наших индивидуальных печатных плат.Мы стремимся предоставить быстрый и эффективный сервис без ущерба для качества.

Для наших полупроводниковых ПХБ мы предлагаем поверхностную отделкуЗолотовалочное покрытиеЭта отделка обеспечивает плоскую, ровную поверхность для лучшей сварки и обеспечивает надежное соединение между компонентами.

Мы также предлагаем возможность использования слепых микровиа для наших полупроводниковых печатных плат. Это небольшие, лазерные отверстия, которые позволяют более компактную и эффективную схему,что делает их идеальными для высокой плотности приложений.



Упаковка и перевозка:

Наши полупроводниковые печатные платы тщательно упакованы, чтобы обеспечить безопасную доставку нашим клиентам.Каждая доска сначала помещается в антистатический пакет, чтобы защитить ее от потенциального электростатического повреждения во время транспортировки.

Затем ПХБ помещают в прочную картонную коробку с подушными материалами, такими как пузырьковая оболочка или пень, чтобы обеспечить дополнительную защиту во время транспортировки.

Мы также предлагаем клиентам варианты индивидуальной упаковки, такие как вакуумная упаковка или влагоустойчивая упаковка для досок, требующих дополнительной защиты.

После того, как ПКБ упаковывается безопасно, он отправляется с помощью надежной и надежной службы доставки.чтобы обеспечить своевременную и безопасную доставку наших продуктов нашим клиентам.

Для международных грузов мы тщательно следуем всем необходимым правилам и требованиям, чтобы обеспечить плавный процесс таможенного оформления.

В Semiconductor PCB мы очень тщательно упаковываем и отправляем наши продукты, чтобы гарантировать, что они прибывают в идеальном состоянии.Мы стремимся предоставить нашим клиентам высококачественные ПХБ и исключительный сервис.



Часто задаваемые вопросы

A: Полупроводниковые печатные платы - это тип печатных плат, специально предназначенный для производства полупроводниковых устройств. Он используется в процессе производства электронных компонентов,включая интегральные схемыВопрос: Каковы основные компоненты полупроводниковых печатных плат?
A: Основными компонентами полупроводниковых ПКБ являются субстрат, проводящие слои и защитные слои.при этом проводящие слои изготовлены из меди или других проводящих материаловЗащитные слои, также известные как сварные маски, защищают проводящие слои от повреждения.
Ответ: Полупроводниковые ПХБ отличаются от традиционных ПХБ по материалам, конструкции и производственному процессу.Полупроводниковые ПХБ используют специализированные материалы и передовые методы проектирования, чтобы обеспечить точное расположение и выравнивание компонентовПроцесс производства также включает в себя дополнительные этапы, такие как допинг и гравирование, чтобы создать необходимые свойства полупроводников.Каковы преимущества полупроводниковых ПКБ?
О: Преимущества полупроводниковых печатных плат включают в себя более высокую точность, лучшую производительность и повышенную надежность.Специализированный дизайн и производственный процесс позволяют более плотное размещение компонентов и меньшие функции цепи, что приводит к улучшению электрической производительности и снижению помех сигнала.использование полупроводниковых материалов позволяет лучше рассеивать тепло и повышать устойчивость к факторам окружающей среды. Вопрос: Можно ли использовать полупроводниковые ПКБ во всех электронных устройствах?
Ответ: Нет, полупроводниковые печатные платы специально разработаны для производства полупроводниковых устройств и не подходят для всех электронных устройств.Он в основном используется в высокопроизводительных и надежных приложениях, таких как микропроцессорыДругие электронные устройства могут использовать традиционные ПКБ или другие виды специализированных ПКБ.
